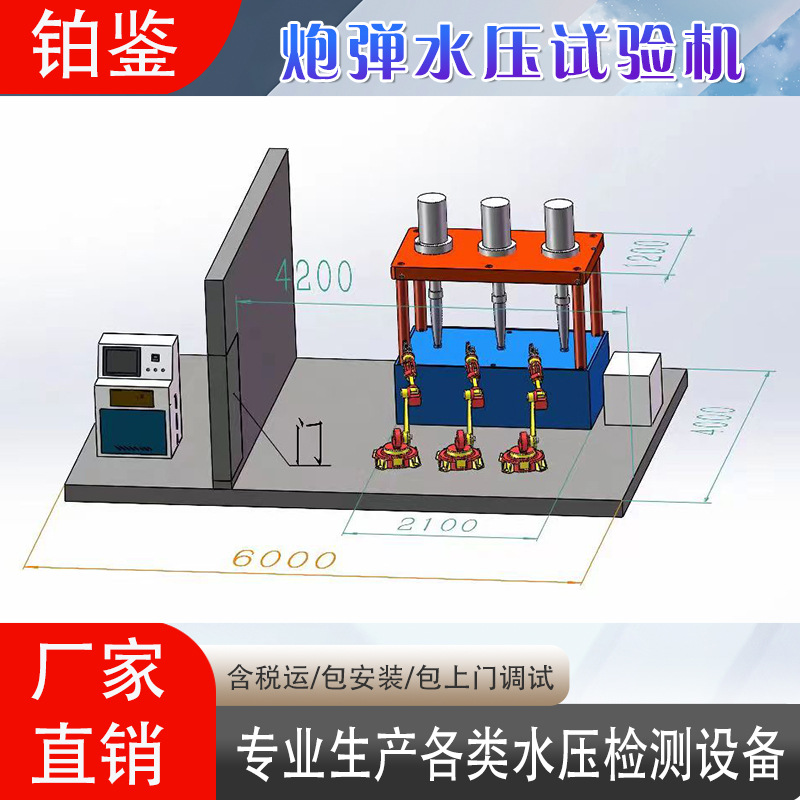

炮彈耐壓檢測/火箭筒體/殼體水壓試驗機

  • 發布時間:2025-06-26 09:41:33
  • 網責任編輯:濟南鉑鑒測試技術有限公司
  • 人氣:164


控制系統說明

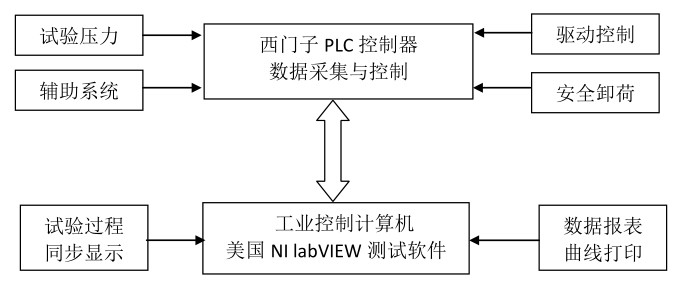

采用基于以太網絡高效高實時性的DCS分布式控制系統,下位機采用西門子PLC,上位機硬件平臺采用研祥特種工控機,軟件平臺采用美國NI 公司專業測控軟件LabVIEW作為其開發平臺。其信號控制系統如下圖所示:

圖片1.png下位機PLC負責完成所有試驗傳感器信號的采集、試壓流程的切換、測試壓力的采集、異常判斷等功能。上位機LabVIEW軟件通過以RS485通訊向下位機輸入試驗標準、試驗工藝及試驗參數等指令,同時也可向下位機獲取試驗壓力和試驗流程狀態、異常情況等參數,并可實時顯示和保存試驗數據。

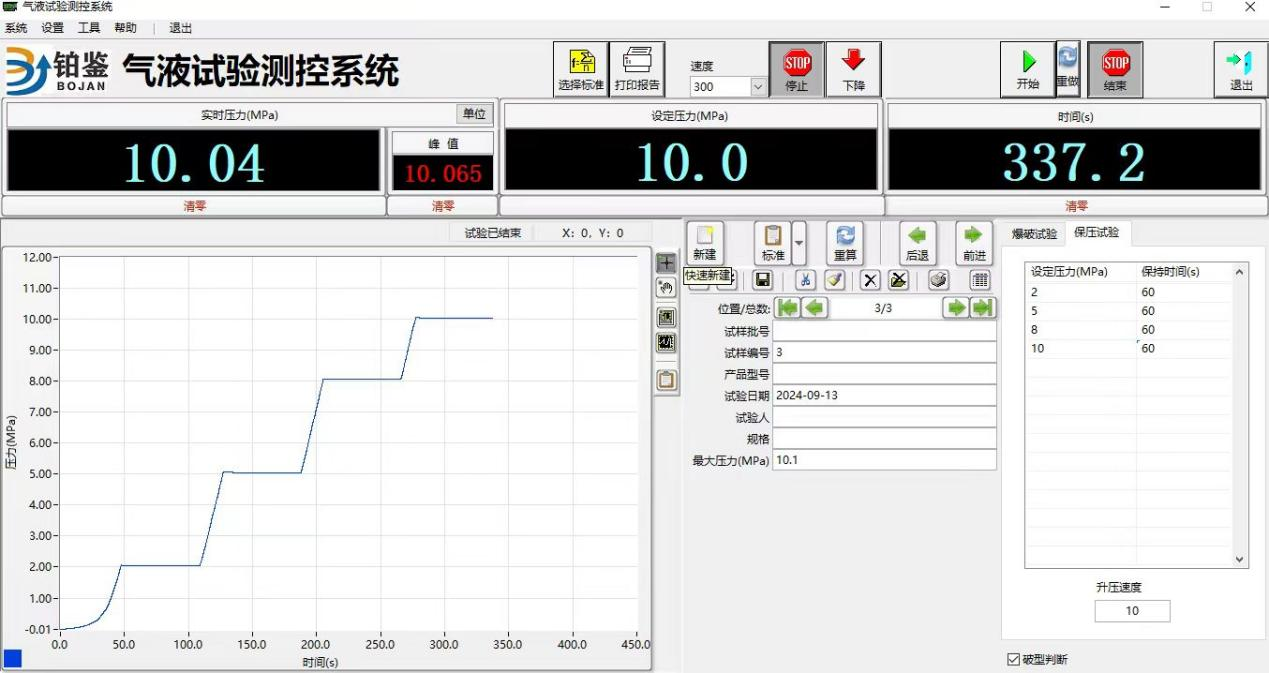

軟件控制流程

圖片4.png控制自動試驗流程中采用LabVIEW軟件做其開發平臺,LabVIEW是一種程序開發環境,由美國國家儀器(NI)公司研制開發,與Visual Basic,Visual C++、Delphi、組態軟件等工控軟件開發環境相比有獨特的優勢,可以快速靈活地搭建功能完善的高可靠性控制軟件。
系統測控軟件具有以下功能特點:
1.根據試驗要求,可進行遠程labVIEW軟件控制。
2.試驗過程中所有測試壓力滿足試驗0.5%FS精度,而系統自動根據壓力等級而3.選擇相應的傳感器進行檢測和測量,整個試驗過程可采用梯度升壓,用戶可根據工藝要求對壓力進行壓力級數劃分升壓。
4.軟件系統具有安全參數設置功能,當系統壓力超過設定警戒壓力時,系統將自動停機,保護安全。系統軟件整體采集精度:0.5%FS;軟件控制響應速度:小于1.5ms;直流電源對傳感器信號影響紋波系數:小于50mV。
